若是點亮中國的半導體產業版圖，不難發現，星海之間最閃耀的是上海、江蘇、深圳和甘肅，這些省市半導體產業或全面發展，或銷量領跑，或臻于設計，或封測上乘，它們匯聚著我國半導體產業眾多龍頭企業。

　　山西同樣在角逐高附加值半導體產業：搶抓發展機遇，加大規劃布局、人才引進、企業培育、資金投入、技術攻關和推廣應用力度。在《山西省半導體產業集群創(chuàng )新生態建設2020行動計劃》中，我省提出布局三大優勢集群，五大創(chuàng )新鏈條。

　　如何發揮本土優勢，強“芯”補鏈，集群崛起？記者采訪了省工信廳副廳長張占祥、山西爍科晶體有限公司總經理李斌，共同描畫山西半導體版圖。

　　依托材料優勢

　　提升技術水平和產品品質

　　碳化硅是第三代半導體材料，一片厚度只有0.5毫米的碳化硅晶片，市場售價高達2000美元。碳化硅單晶的制備一直是全球性技術難題，而高穩定性的晶體生長工藝則是其中最核心的技術。目前，山西爍科晶體已經攻克了生產工藝這個技術難題，實現了高純度碳化硅單晶的商業化量產，成為全球4家可制備高純半絕緣碳化硅晶片的企業之一。

　　李斌對碳化硅的應用前景充滿信心，他介紹說，半導體材料第一代的硅是目前應用最廣的，它的芯片追求低功耗；對于碳化硅來說，追求的則是大功率。例如用碳化硅做充電樁，只要40分鐘就可以把一輛以往需要充電4個小時的電動車充滿，這意味著擁有碳化硅就可以面向電動車這個海量市場。

　　今年2月28日，山西爍科晶體有限公司中國電科（山西）碳化硅材料產業基地項目（一期）在山西轉型綜改示范區投產。目前，太原正在打造三代半導體產業集群，以中國電科（山西）電子信息科技創(chuàng )新產業園為核心，形成國內最大、國際前三的碳化硅半導體材料供應基地。這座占地1000畝的產業園將串聯起山西轉型綜改示范區上下游材料生產、裝備制造、器件設計、封裝應用等十多個產業，推動山西半導體產業集群快速崛起。屆時，中國的碳化硅可實現完全自主供應。

　　“對山西而言，做襯底材料的很多資源是非常豐富的，煤炭資源、焦炭資源，焦炭再到石墨再到我們的碳，通過一系列轉化可以實現它們之間的關聯?！睂τ谏轿鞯牟牧蟽?yōu)勢，李斌表示非常滿意。

　　通過政策優勢

　　托舉企業抵達發展高地

　　不斷提升技術水平和產品品質，是企業的發展要義。作為政府部門，將如何扶持企業進一步發展？

　　近日，我省四部門聯合印發了《戰略性新興產業電價機制實施方案》，通過創(chuàng )新電力交易機制，降低企業用電成本，對用電電壓等級110千伏及以上的14個戰略性新興產業用戶，實現終端電價0.3元/千瓦時的目標。

　　“一方面降低半導體產業的電價，打造山西半導體產業發展的一個成本洼地?！睆堈枷檎f(shuō)：“另一方面將分別在投融資、稅收、知識產權、研發，包括進出口、推廣應用、人才吸引等方面，率先出臺推進半導體產業集成電路產業的若干政策，這對于原有優勢轉化為新的競爭優勢和發展優勢都具有非常重要的意義和作用?！?/span>

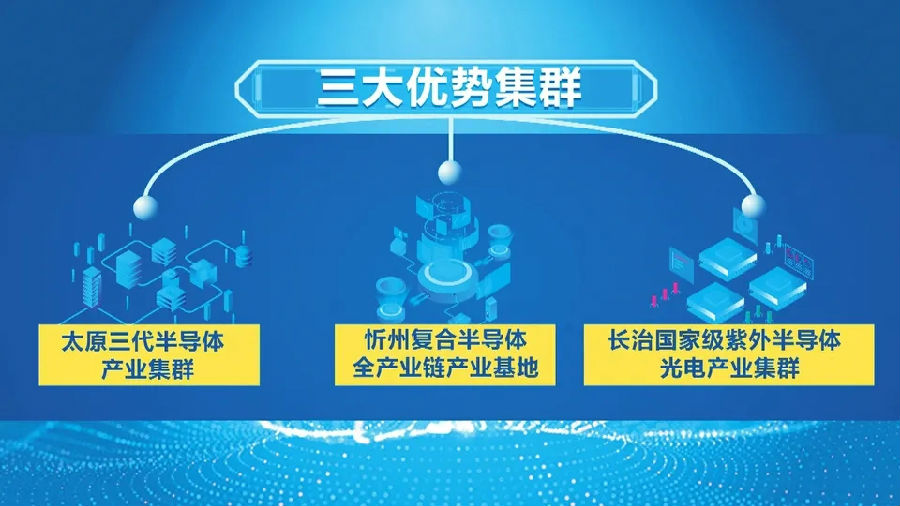

　　今年我省出臺了《山西省半導體產業集群創(chuàng )新生態建設2020行動計劃》，布局三大優勢集群、五大創(chuàng )新鏈條，初步搭建起半導體產業集群的創(chuàng )新生態。三大優勢集群即太原的三代半導體產業集群、忻州的復合半導體全產業鏈產業基地以及長治的國家級紫外半導體光電產業集群。五大創(chuàng )新鏈指的是：以碳化硅半導體襯底材料、三代半導體器件為重點，打造三代半導體產業鏈；以射頻功率放大器、聲表面波濾波器為重點，打造微波半導體產業鏈；以深紫外LED芯片、LED封裝及顯示產品為重點，打造光電LED產業鏈；以短波紅外探測芯片等為重點，打造紅外光電產業鏈；以圖形化藍寶石襯底制造為重點，打造藍寶石材料產業鏈。

　　“建鏈、補鏈、強鏈、延鏈，并不是說在全鏈條的每個環節都要發力，要立足山西在半導體細分領域的頭部資源來布局產業鏈?！睆堈枷檎J為，要通過產業鏈、供應鏈、創(chuàng )新鏈、價值鏈和要素鏈五鏈耦合，打造創(chuàng )新平臺，建立職業技術中心、國家重點實驗室或者是行業發展的創(chuàng )新中心，真正把高等院校和企業的資源結合起來，把基礎優勢和人才優勢發揮出來，構建半導體產業生態鏈。

　　進行優勢疊加

　　實現彎道超車、換道領跑

　　日本九州被譽為日本的硅島，作為日本和世界的重要半導體生產基地之一，島上云集了200多家半導體設備制造及零部件制造企業?！熬胖菹仁且缘蛣趧?dòng)力成本來吸引所有的半導體企業入駐，逐步擴展形成規模?！崩畋笳f(shuō)：“通過低電價的優勢，山西先把半導體能耗相對較高的一些企業吸引進來，然后通過這些企業逐步擴大規模，同時把它的上下游再吸引過來，最終形成完整的半導體產業發展鏈條?！?/span>

　　張占祥表示，省委、省政府加快推進“放管服”改革，政產學研金服用相結合，根本目的是要延長產業鏈，打造一流創(chuàng )新生態，營造一流發展環境，加快推動新舊功能轉換，把半導體產業做大做強。

　　今年6月，中北大學與忻州市人民政府簽署了戰略合作協議，“中北大學半導體學院”“中北大學半導體產業創(chuàng )新研究院”“中北大學半導體學院就業實習基地”同時揭牌成立。

　　山西大學量子光學與光量子器件國家重點實驗室在全國固態激光技術和光量子器件研究方面具有三十多年工作積累。依托山西大學光電研究所，山西大學和中北大學聯合成立“光刻機用激光器研發中心”，作為中國電科光刻機研發中心關鍵零部件儲備和國產化替代供應商，簽訂合作保障協議，開放工藝驗證平臺。

　　這些戰略合作的誕生以及相關機構的成立，正是政府充分發揮政策優勢與園區企業的技術優勢，院校發揮多學科融合、人才資源密集、基礎研究扎實的綜合優勢，優勢疊加優勢的良好例證。

　　張占祥表示，山西還要持續地打造半導體材料和裝備制造方面的優勢，同時實行差異化的發展戰略，并考慮把半導體的零部件和整機協同發展的信創(chuàng )產業發展起來，構建山西自己的發展生態，通過這些舉措實現彎道超車、換道領跑。

　　山西日報記者冷雪

　　此內容源自山西衛視“轉型進行時”
